由于光敏继电器在自动控制系统中是常用的器件，广州科誉电路板维修中心特意通过本站平台向大家讲解光敏继电器工作原理。光敏继电器是利用光敏元件把光信号转换成电信号的光敏器材，广泛用于计数、测量和控制等方面。光敏继电器分亮通和暗通两种电路，亮通是指光敏元件受到光照射时，继电器吸合，暗通是指光敏元件无光照射时，继电器吸合。图一为光敏继电器外形。

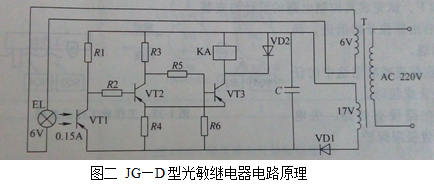

图二为JG—D型光敏继电器电路原理。此电路属于亮通电路，适合于自动控制系统中指示工件是否存在或所在位置。继电器KA的动作电流大于1.9mA，释放电流小于1.5mA，发光头EL与接收头VT1的最大距离可达50m。

光敏继电器工作原理：220V交流电经过变压器T减压、二极管VD1整流、电容C滤波后作为继电器的直流电源。在T的二次侧另一组6V交流电源直接向发光头EL供电。晶体管VT2、VT3组成射极耦合双稳态触发器。在光线没有照射到接收头光敏晶体管VT1时，VT2基极处于低电位而导通，VT3截止，继电器KA不吸合；当光照射到VT1上时，VT2基极变为高电位而截止，VT3就导通，KA吸合，能准确地反应被测物是否到位。

必须注意的是，在安装、使用光敏继电器时，应避免振动及阳光、灯光等其他光线的干扰。

本文由广州科誉电路板维修培训中心以JG—D型光敏继电器电路讲述了光敏继电器工作原理及它在自动控制系统中的应用。想了解更多技术方面的文章，可关注广州科誉电子微信公众号。
