我们在维修电路板时，可以根据电路板电路块的结构组成将电路板划分成一块块单元电路，然后判断是那一个电路块出现的故障，在去查找锁定的电路块中是哪一个电子元件损坏，然后采用同型号同规格的电子元件进行更换，将发生故障的电路板维修好。那么我们电路板中电路具体分为哪些电路块，怎样判断各电路块是否存在故障、我们又该怎样查呢？广州科誉电路板维修培训中心的工程师在下面的内容中，将给朋友们讲解一下电路板各功能块的划分和作用，希望朋友们能喜欢。

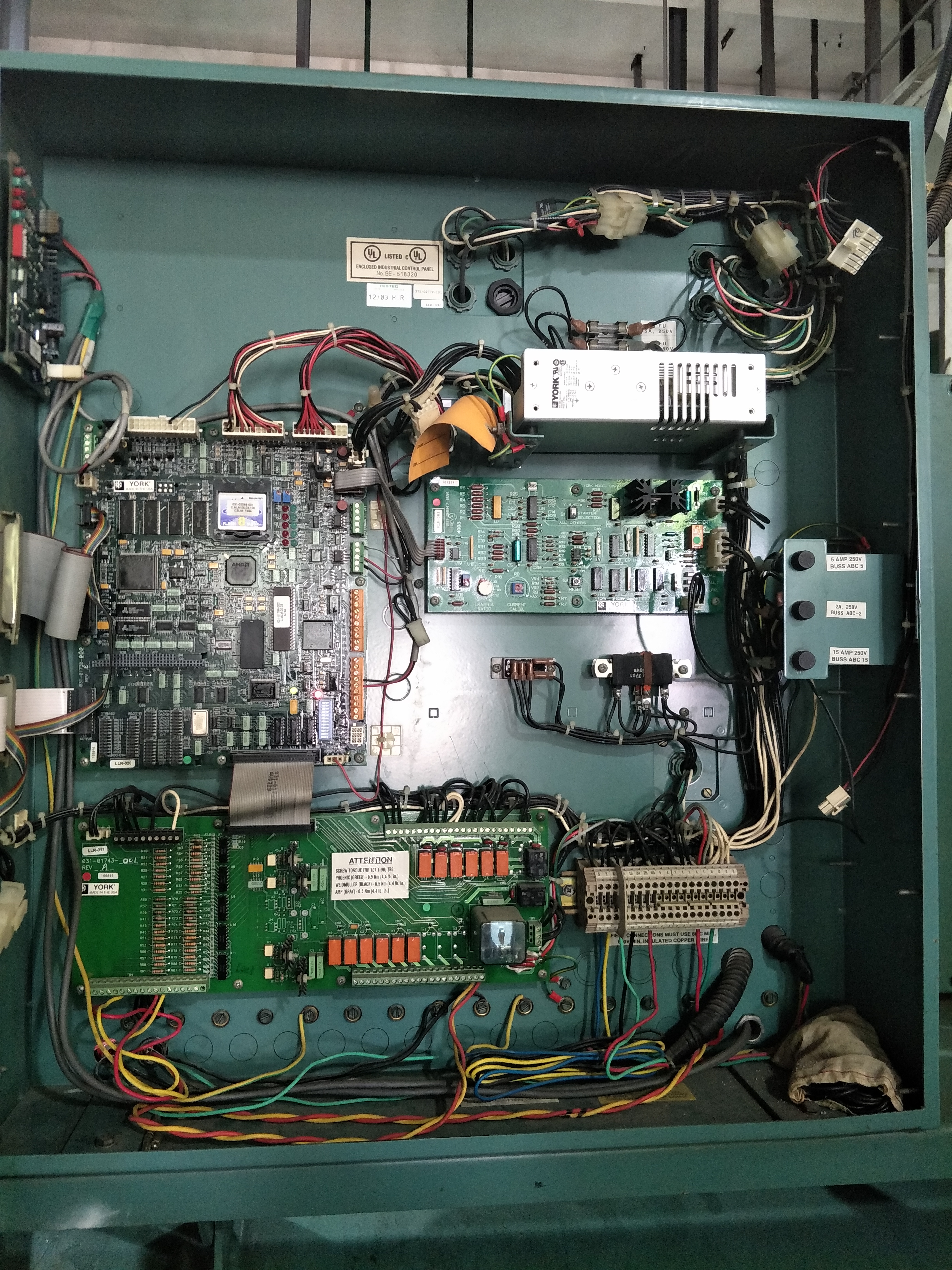

        在电路板中，不管是什么类型的电路板基本上都是由：电源给应电路；输入接口电路；微处理器控制电路；输出接口电路；显示电路；保护电路；通信电路等7大部分电路组成。 只要咱们掌握了这七大类的电路组成结构和控制原理，知道每类电路的结构组成特点和关键部件，能在电路板中判断出每部分电路是属于那一类电路，熟悉每一类电路的故障规律和特点、就可以针对各种类型的电路板进行维修了。

        电源供应电路：电源供应电路部分电路是向整个电路板中各个单元电路提供能量的一部分电路，它工作在高电压、大电流的环境下，是最容易出故障的一部分电路，电源供应电路的功用是：将220VAC或380VAC交流电转换成电路板所需的各种不同等级、输出电压恒定的±5V 、12V、 15V、18V、24V等级别的直流电。

        输入接口电路：输入接口电路是电路板和外界进行信息交换和沟通的一部分电路，它可以将人们想要对电路板所说的话或要办的事转化成电路板中微处理器能够识别的电信号。例如：我们在监控温度高低时，你如果用咱们平常人与人交流的语言说给微处理器听，温度高了，请把它调低一些，微处理是听不懂咱们说的话的，这时，我们可以通过接口电路先用热敏电阻或热电偶元件将温度信号转成电信号，然后在对所转换出电信号进行处理，就可以得到微处理器可以识别的电信号了。这样的话微处理器明白了我们要它处理的事项后，他就可以按照我们的意图去做了。其它的像光照度、压力、风力、液位、位置、等信号都是同样道理。输入接口电路的功能是：将人们想要对电路板所说的话或要办的事转化成电路板中微处理器能够识别的电平信号。

        微处理器控制电路：微处理器控制电路主要用在主控制板电路板中，当我们看到电路板中模样长得四四方方或长方形形状、有很多引脚的元件，在它的旁边有晶振元件的，这个元件大多是微处理器元件，以微处理器为核心元件的周围就是微控制器电路。 微处理器控制电路主要功能是：接受输入接口电路发送过来的相关信息，并对这些信息进行分析、处理，并作出相应的处理结果，把处理结果进一步送给输出接口电路。

        输出接口电路：从微处理器输出的信号驱动能力比较微弱，不能直接驱动大功率管、继电器线圈、电磁阀、喇叭等大功率器件，要想驱动大功率管、继电器线圈、电磁阀、等大功率器件，需要对微处理器控制电路输出的电信号进行调理，从而实现驱动大功率管、继电器线圈、电磁阀、喇叭等大功率器件能力，起这样功用的一部分电路就是咱们所说的输出接口电路。

        输出接口电路的功用：对微处理器输出的信号进行电流或电压放大或作其它方面的处理后，使调理后的信号能够驱动大功率管、继电器线圈、电磁阀、喇叭、电动机等大功率器件动作。

        保护电路：在电路板中，当出现供给电路板中的电源电压出现电压过高、电流过大情况时，工作时出现温度过高情况的时候、输入或输出电路出现缺相的情况时后，可能会出现烧坏电子元件的情况！设计人员在设计电路时通常会设计一些保护电路，来保护电路板在出现电压过高、电流过大、过热、缺项等情况之一时，采取相应的保护措施，来保护电路板尽量不损坏或将损坏程度降低到最小限度！ 保护电路的功用：是对电路板中各电路的运行状态起到监控的作用，当电路板中的电路出现过电压、过电流、过热、缺相等情况之一的时候，保护电路立即将过电压、过电流、过热、缺相等不正常的情况向微处理器发出信息，效果比较严重会马上作出相应的保护措施，来保护电路板尽量不损坏或将损坏程度降低到最小限度！

        通信电路：当电路板与电路板之间、或者电路板与触摸屏、电路板与PC机之间等等需要传送信息时，就需要有信息处理与传递电路，这时设计人员又设计出一些信息传递电路。信息传递的方式目前常用的有无线传输、网络传输、本地传输等几种形式。通信电路的功能起到信号传递作用，主要负责将电路板与上位机（触摸屏或PLC）或与电路板之间的信息进行通信。

        显示电路：对于电路板中各电路的工作状态，设计人员通常利用发光二极管、七段数码管、液晶屏来显示电路的工作状态，这部电路就是显示电路。显示电路的功能：是把电路板运行时的主要状况通过显示屏、液晶屏或LED显示出来，以指示电路的运行状态。
