电路板中非门集成电路控制原理讲解

2020-04-09 广州科誉 2364

我们在维修电路板时,经常在电路板会看到HC14、74HCV04、74LS04等型号的非门集成电路,对于这些非门集成电路您了解它的引脚控制功能吗?您懂得它的控制原理吗?广州科誉电路板变频器培训中心的司工温馨提醒您:“如果您已懂得非门集成电路的控制原理可以不用阅读本文,如果您不了解非门集成电路各个引脚的功能和控制原理建议您仔细的阅读完本文,”本文可以让您掌握非门集成电路的控制原理,并能运用到实际的电路板维修工作中。

我们想要搞懂非门集成电路的控制原理,广州科誉认为,朋友们首先要知道非门电路的控制特点,然后在拿一些实际非门集成电路根据它的控制特点亲自动手做一下实验,在实际操作中去学习理解它的控制原理,您就很容易理解和记忆非门集成电路的控制原理了。

下面广州科誉告诉您非门电路的控制特点,您不要轻易告诉其他人喔!非门电路的控制特点是:在给非门集成电路的电源供电引脚加上供电电压后,当我们给它的输入端加上高电平(5V电压)时,此时用万用表的直流电压档检测它的输出端与地之间的电压值为低电平(0V)。当我们给它的输入端加上低电平(0V电压)时,此时用万用表的直流电压档检测它的输出端与地之间的电压值为高电平(5V)。这就非门集成电路的控制特点。非门集成电路的控制特点非常重要,朋友们一定要要记得喔!由于非门电路的输入端和输出端的逻辑关系总是呈现相反的关系,人们也常称非门电路为反相器。

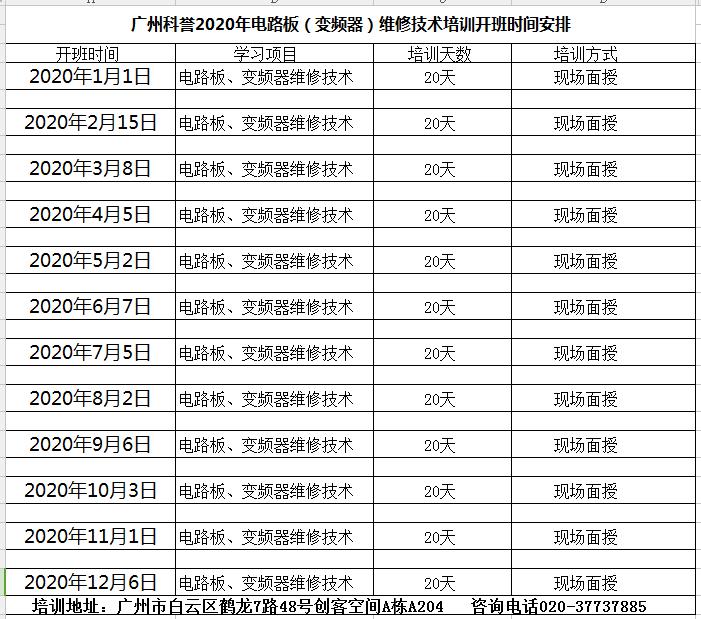

当我们懂得了非门电路的控制特点后,在给朋友们看看电路板中所运用的非门集成电路,您就能掌握非门这一大类集成电路的控制原理了,简单吧!广州科誉举办的:“工业电路板、变频器维修技术培训”项目现场培训班将于2020年5月2日开班,需要参加培训的朋友请联系广州科誉13610069385了解培训情况。

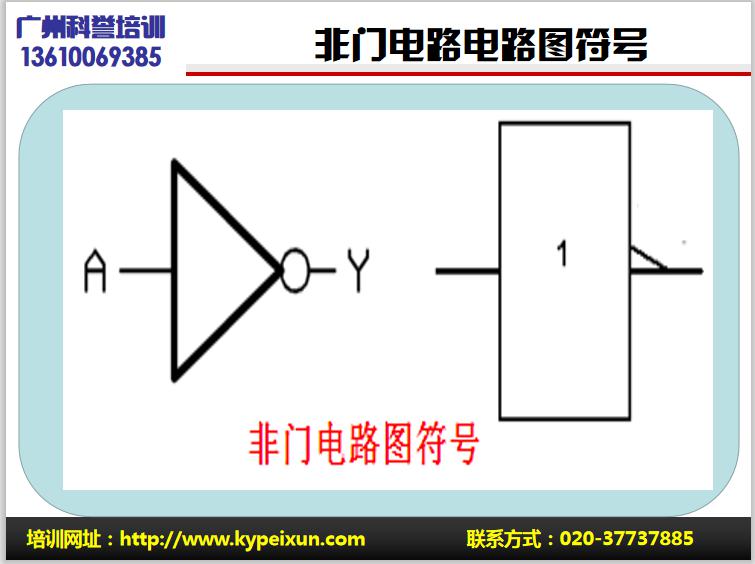

我们懂得了非门电路的控制特点后,接下来我们再看看非门电路的电路图符号。认识非门电路的电路图符号,是我们阅读电子电路原理图非常关键的一环,请朋友们一定要记住喔,不然以后你阅读电子电路原理图时,看到非门电路的电路图符号您都不认识它,那您就无法阅读电子电路原理图咯!非门电路的电路图符号请参看下图:

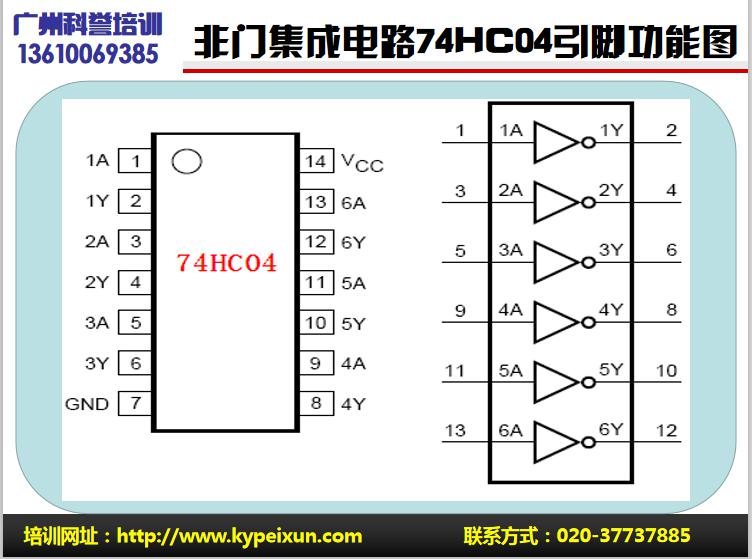

下面我们以电路板中常用的非门集成电路74HC04为例,给朋友们说说它的引脚功能和控制原理,74HC04是一个非常常见的非门集成电路,在它的内部集成了独立的六个非门电路,它的引脚功能图请朋友看下图:



通过74HC04的引脚功能图我们可以看出,74HC04一共有14个引脚,它的7脚和14脚为电源供电引脚,使用时7脚接电源的负极,14脚接电源的正极端。温馨提醒(广州科誉举办的:“工业电路板、变频器维修技术培训”项目现场培训班将于2020年5月2日开班,需要参加培训的朋友请联系广州科誉13610069385了解培训情况)在74HC04的内部一共有6个独立的非门电路,1A 与1Y、 2A 与2Y 、3A与 3Y、 4A 与4Y 、5A 与5Y、 6A 与6Y为六个独立的非门电路,其中A端为这个非门集成电路的输入端、B端为这个非门集成电路输出端。

下面广州科誉以74HC04非门集成电路为例,给朋友们说说它的控制原理,当我们给74HC04非门集成电路电源供电引脚加上5V的电源(7脚接供电电源的负极、14脚接供电电源的正极)后,在74HC04非门集成电路的输入引脚A端加上一个5V的电压时,此时用万用表的电压档检测输出引脚B对地端(负极供电端)的直流电压应为0V,在74HC04非门集成电路的输入引脚A端加上一个0V的电压时,此时用万用表的电压档检测输出引脚B对地端(负极供电端)的直流电压应为5V.

上面的内容就是广州科誉电路板变频器维修培训中心为朋友们讲的非门电路的控制原理,朋友们需要和广州科誉交流的话,请添加广州科誉的微信13610069385就可以和广州科誉的培训进行技术交流了喔。
