无线话筒的工作过程

无线话筒指的是小型发射机,其功能如表所示。

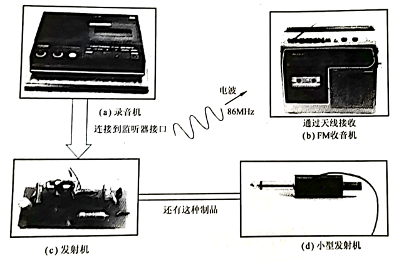

只要具有将声音信号输入话筒进行放大的部分(自制或者使用录音机的放大部分)、将放大了的声音信号传向空中而进行振荡和调制的部分、接收空中电波的接收机部分这三个部分的功能，就可以用无线的方式将声音传至远方。无线话筒甚至可以说是一种在无线电波法许可范围内的小小广播电台。图中列出的是一种发射机,其内部包含了振荡器和天线，只要插入录音机的监听插座就可变成发射机。

工作过程了解后，它的工作原理呢？

无线话简的振荡器电路如图所示。此电路发挥科耳皮兹振荡电路的功能，可在FM调频波段上的86MHz附近的频率振荡。

其发射原理是:通过流通流经R1和R2的偏置电流，使集电极流通电流，在L上产生电压，对C3充电。LC谐振电路中流通振荡电流，变成振荡状态

从监听端输入的声音信号与高频的振荡电流叠加在一起 ，以电波的形式发射出去。
