晶闸管的好坏检测

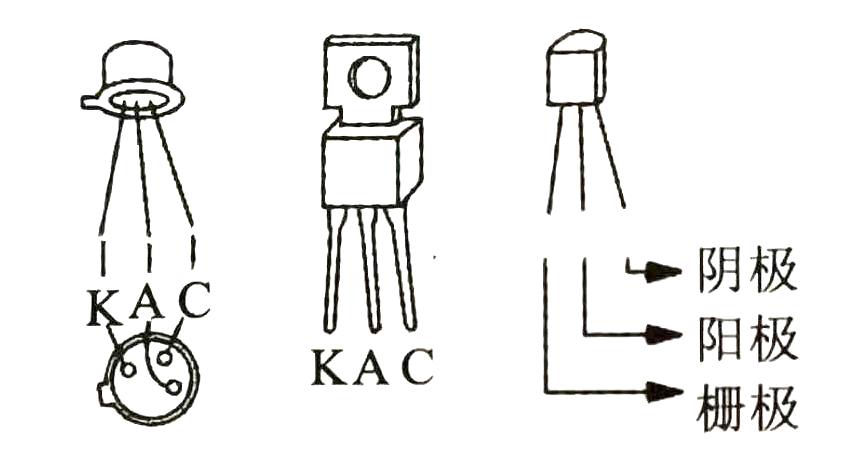

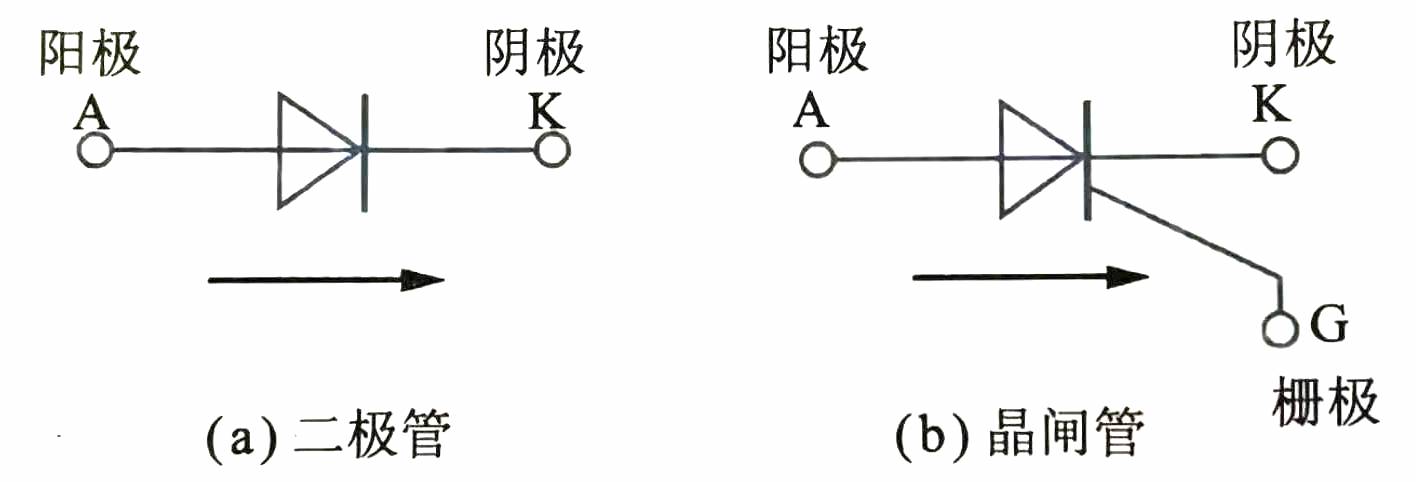

晶闸管与二极管的2个引脚相比多出了一个引脚，它们的符号也很相似，多出来的这个引脚被称作整流栅（来控制阴极、阳极之间的导通时机）。

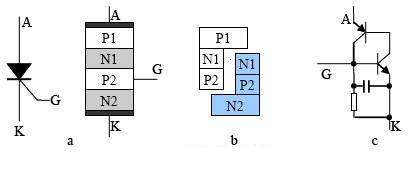

那首先我们需要知道晶闸管的工作原理，晶闸管是一种4层PNPN型半导体，内部有3组PN结结构。

由此原理基础上，我们先去对其三个引脚进行极性的判断。根据普通晶闸管的结构可知，其门极G与阴极K极之间为一个PN结，具有单向导电特性，而阳极A与门极之间有两个反极性串联的PN结。

那接下来我们可以采用指针表对其进行测量。

首先拨到R*1Ω档，分别测量三引角之间阻值，正向、反向两次测试出阻值都为无穷大，则引脚则为阳极（A）。接下来测量剩余两个引脚，假设用黑表笔测量阴极，红表笔测量控制极，测量的电阻值较大；再将红黑表笔反一下测量，得到电阻较小，则这次黑表笔测量的引脚为栅极（G），红表笔测量的引脚为阴极（K）。

弄清楚了引脚的极性，那我们如何判断晶闸管的好坏呢？是否能够正常导通或者关闭？

首先拨到R*1Ω档，黑表笔连接阳极，红表笔连接阴极，此时如果电阻为无穷大，可以用镊子对阳极与控制极进行触发，万用表指针有所偏转，则说明晶闸管是好的。如果正、反向电阻值为零或阻值较小，则说明晶闸管内部击穿短路或漏电。

测量门极与阴极之间的正、反向电阻值，正常时应有类似二极管的正、反向电阻值（实际测量结果较普通二极管的正、反向电阻值小一些），即正向电阻值较小（小于2 kΩ），反向电阻值较大（大于80 kΩ）。若两次测量的电阻值均很大或均很小，则说明该晶闸管控制极、阴极之间开路或短路。若正、反电阻值均相等或接近，则说明该晶闸管已失效，其控制极、阴极间PN结已失去单向导电作用。

测量阳极与门极之间的正、反向电阻，正常时两个阻值均应为几百千欧姆（kΩ）或无穷大，若出现正、反向电阻值不一样（有类似二极管的单向导电），则是控制极与阳极之间反向串联的两个PN结中的一个已击穿短路。

具体操作可以到b站观看：https://www.bilibili.com/video/BV1ff4y1i7be#reply3800608895
