在现代的机电设备中，例如电梯、中央空调、分拣机、数控机床、智能厨具、医疗设备、纺织设备等设备均使用有不同数量的变频器器件。这些变频器在使用过程中可能会发生一些故障而导致设备不能正常使用，出现故障后我们如果不能及时将变频器维修好，就会影响设备的正常使用、影响服务质量的情况。变频器发生故障后如果整台更换，不但会给企业增加设备维修开支费用，废弃时还会造成环境污染。

      我作为一名自动化专业的工程师，对大量发生故障的变进行了深入研究，实践表明大部分变频器故障都是可以维修的，下面我将变频器维修技术研究的成果撰写成文，给朋友们分享一下。

       变频器维修的现状

       变频器是一个价格昂贵又容易损坏的器件，遗憾的是变频器出故障时，懂得变频器维修技术的人员十分稀少！而变频器生产厂家在质保期时会对所出售的变频器维修，但过了质保期后如果找厂家维修时存在着维修时间长、收取的维修费用昂贵、即使厂家收取的维修用昂贵他们也不太愿意帮客户维修变频器，而是极力建议客户更换新的变频器！客户明知厂家收费昂贵但又不能不依赖等情况，致使企业设备维护开支大大增加的情况！因此开展变频器维修事项已成为企业所望、势在必行的科目。

       二、变频器维修的可行性探讨

       在变频器的内部，都是由电阻、电容、电感、变压器、二极管、三极管、场效应晶体管、集成电路、微型继电器等电子元件以及PCB基板所组成的。只要我们能够熟练认识变频器中各种电子元件、知道各种电子元件在变频器电路中所起的作用、会检测各电子元件的好坏，在此基础上如果能掌握变频器整体电路的结构组成和控制原理、变频器中各单元电路的结构组成和控制原理，懂得变频器的使用和检修方法等。当我们掌握了上述知识点后，我们就可运用所学到的专业知识对故障变频器内的电路和元件进行检查，只要检查出损坏的电子元件，用同型号的进行更换，就能把故障变频器修复，大量是维修实践证明，发生故障的变频器都是可以修复的。

        三、变频器简要的工作原理

       变频器是把我们所使用的380V三相交流供电电源，通过六只整流二极管及几只大滤波电容转换成纯正的530V直流电压。然后利用微处理器来控制六只IGBT大功率管的导通和截止，通过微处理器来控制这6只IGBT大功率管的导通和关断的次数和时间，将530V的直流电压逆变成频率可在0HZ到50HZ可调、电压在0V至380V之间可调的交流电压供各类设备中的交流异步电动机使用，这就是变频器简要的工作原理。

        四、变频器的结构组成

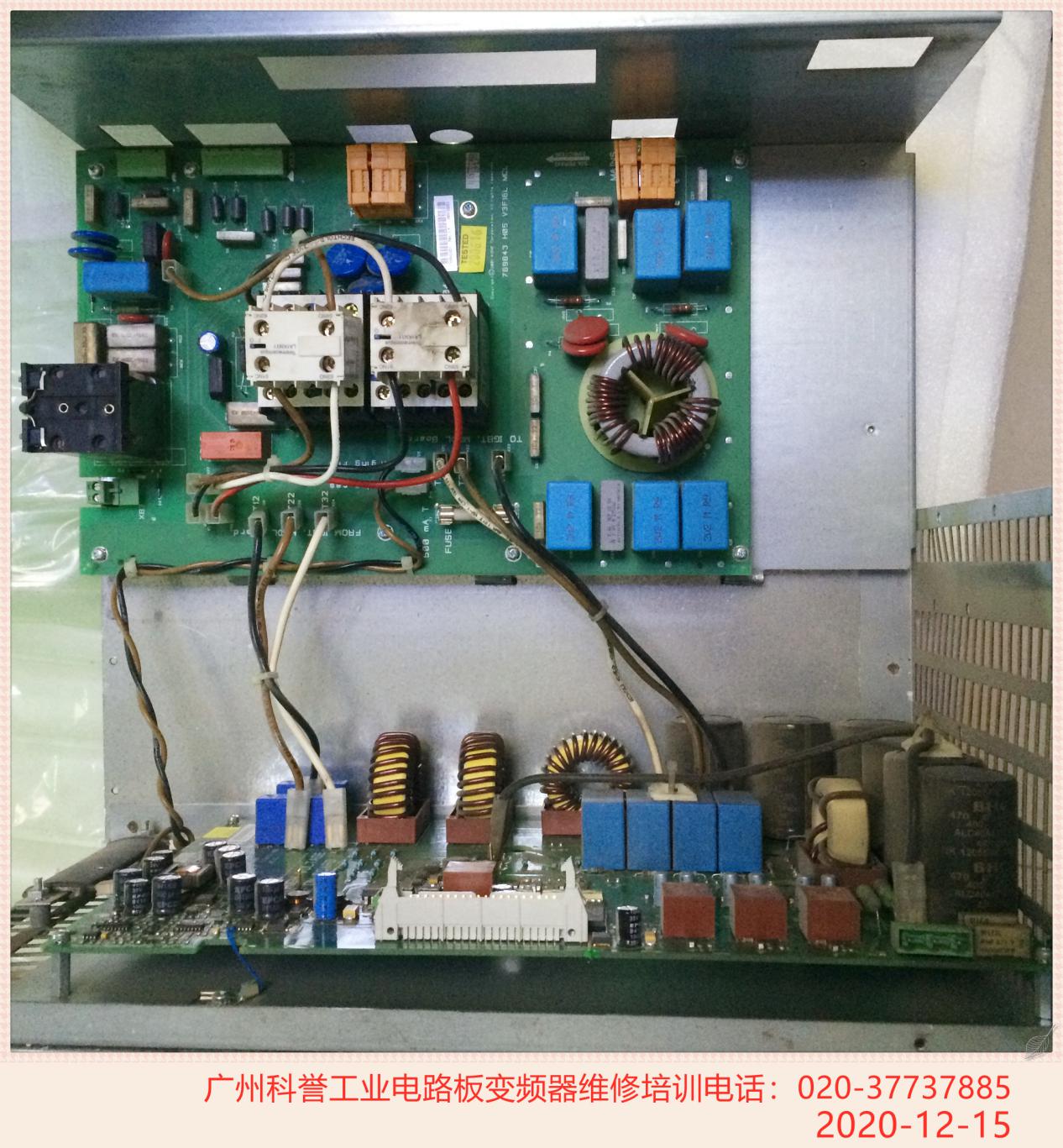

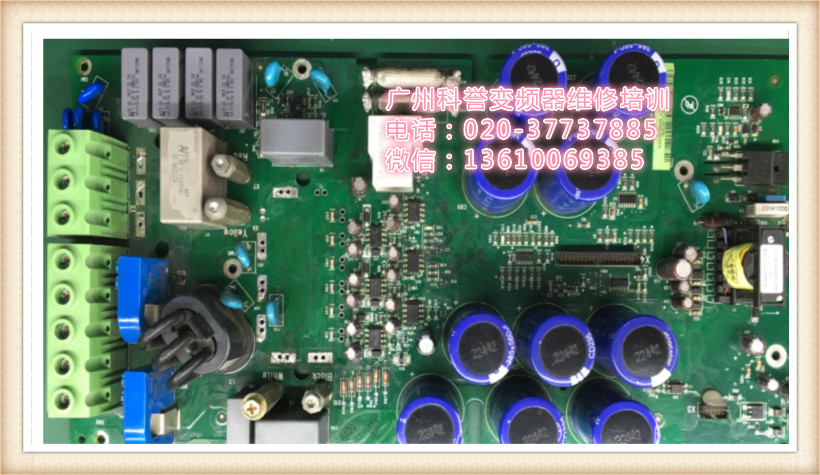

       变频器主要是由操作面板、模拟量信号输入电路、数字量信号输入电路、微处理器控电路、电压电流功率放大电路、逆变电路、整流滤波稳压所组成的电源供应电路等单元电路制作在2到6块电路板上所组成的。对于小功率的变频器内部一般由2块电路板构成，对于大功率的变频器内部一般由3到6块电路板构成。

       五、变频器出现故障后的整体维修思路

       当我们拿到一台待修的变频器时，我们可以通过观察变频器的故障现象，然后根据操作面板所提示的故障码以及变频器的控制原理、初步判断导致变频器不能使用的大致原因，锁定要检查的范围，再采用万用表、电容表、示波器等仪器仪表针对锁定电路的工作状态进行测试，确认导致变频器发生故障的电路块。并对电路块中的单元电路使用仪器仪表进行判断各单元电路的工作状态是否正常，锁定工作不正常的单元电路块，最后对锁定单元电路展开排查，直到查出损坏的电子元件，采用同型号同规格的电子电路进行更换，就能把发生故障的变频器修复了。

       六、变频器出现故障后的检查步骤与维修方法

       广州科誉变频器维修培训中心通过对变频器的结构组成和控制原理进行研究分析，结合多年来的维修实践经验总结出以下故障检查步骤和维修方法。

       第1步，判断故障变频器是否符合加电条件。 当我们拿到一台待修的变频器时，在没给变频器上电的情况，首先用指针万用表的电阻档R X 100档位置，检查变频器三相电源进线端R、S、T（有些标志为L1、L2、L3）与U+、U-之间的正反向电阻值，正常情况下要符合正向导通反向截止的特性；然后在用指针万用表的电阻档R X 100档位置，检查变频器三相电源输出端U、V、W与U+、U-之间的正反向电阻值，正常情况下要符合正向导通反向截止的特性，符合上述检测结果说明可以给变频器加电，如果有出现正反电阻为零的情况，不能给变频器加电，一定要查清楚原因并排除掉导致正反向电阻为零的原因后，确认符合上述条件后才能给变频器加电，否则可能会引发给变频器上电后导致跳闸的情况出现。

        第2步，观察操作面板显示的故障码，初步判断导致故障的检查范围。当我们确认了可以给变频器加电的条件后，给变频器加电，然后采用观察法观察变频器显示面板有无显示，如果没有显示，说明故障可能是由变频器中的电源供电电路所导致的，如果有显示则要查看所显示的故障代码是什么，利用所显示的故障代码提示初步锁定故障的检查范围。

        第3步，检查锁定范围电路的工作状态，确定导致变频器的故障原因。当我们锁定要检查的电路范围后，针对所锁定的电路，采用万用表的电压档检查各单元电路的供电电压是否正常，采用万用表的电流档检查各单元电路的供电电流是否正常，对于不正常的电路部分，再用万用表的电阻档R X 100档检测故障单元电路块中的各个电子元件，检测时可以按以下次序检查：首先检查承受高电压、大电流发热较大的元件，其次是三极管、二极管及1KΩ以下的小电阻，再次就是不容易损坏集成电路及无极性电容元件。

       第4步，更换损坏的电子元件。当我们查找出损坏的电子元件后，广州科誉温馨提醒您一定要仔细查看所损坏电子元件的型号规格，然后采用同型号、同规格的进行更换。更换完损坏的电子元件后，还要仔细检查元件引脚的焊接情况，确认引脚脚位安装正确、没有虚焊或焊接短路的情况。

        第5步，对修复变频器进行空载测试。通过上述的检查维修，排除导致变频器的故障后，将变频器各电路板、外壳装好，并确认内部的接线插及连线连接正确，没有错误的情况，再次重复维修步骤一确认是否符合给变频器上电的条件，确认符合给变频器上电的条件后，给变频器上电，观察变频器的操作面板显示，如果显示正常后，再用热成像仪检测变频器待机时的温度，以不超过40度为正常，观察变频器的散热风扇转动是否正常，这些都没有异常后，按下变频器的启动按钮（对于采用接线端子控制启停的可以通过操作面板将启停模式设为本地控制），启动后用万用表的交流电压档检测变频器的三相电源输出端U相与V之间的电压应为380VAC，U相与W之间的电压应为380VAC，W相与V之间的电压应为380VAC，符合这个结果说明变频器的三相输出电压是平衡的、正常的，说明变频器已修复。

        第6步，对变频器维修后的加载测试。通过变频器的空载测试后，在变频器的三相电源输出端接上测试电机或专用负载测试箱，确认接线无误后，启动变频器，再次用万用表的交流电压档检查变频器的三相电源输出端U相与V之间的电压应为380VAC，U相与W之间的电压应为380VAC，W相与V之间的电压应为380VAC，符合这个结果说明变频器的三相输出电压是平衡的、正常的。

        利用钳表检查三相电源的输出电流或利用变频器的操作面板查看变频器输出电流状况，三相电流应平衡。用热成像仪检测变频器各部位运行时温度，应在正常范围内。变频器工作时没有异常声音发出，用示波器检测三相电源的输出波形，应符合正常值。至此说明变频器故障已排除，可以交付给生产部门装机使用了。

       第7步，填写变频器维修单存档。对于变频器维修好功能恢复正常后，要及时填写变频器维修单进行存档，并编写维修案例，对维修情况进行总结，在积累维修经验的同时，可以供其他对变频器维修感兴趣的人员分享学习维修经验。广州科誉2021年全年工业电路板、变频器维修培训开班计划。

       七、变频器维修技术经验总结。变频器是一个由电力器件、电子器件所组成、集弱电和强电相结合而成的一个器件，发生故障时通常都是工作在强电部分的电力器件（例如IGBT大功率管、三相整流桥）损坏导致，只要我们能在变频器中找出损坏的电子元件采用同型号同规格的进行更换，查出霉断或烧断的印制线将它们重新连接好，大量的维修实践证明，大部分变频器故障都是可以维修好的。
