十分钟让您了解西门子中功率430变频器内部结构及各部分功能

2022-04-10 广州科誉教育 1833

       西门子变频器在我国工业设备中应用十分广泛,很多朋友可能都见过西门子变频器实物,但大部分朋友对西门子变频器的内部结构组成都不十分了解,下面广州科誉变频器维修技术培训中心的工程师以西门子中功率变频器6SE64302UD330DB0为例带您一起了解一下它的内部结构组成,及各电路板板件的功能。

在西门子6SE64302UD330DB0变频器中,主要由变频器操作面板、信号输入输出I/O电路板、微处理器电路板、开关电源触发电路板、整流逆变电路板等5大部分组成,这五大组成部分长得什么样呢?请跟随着广州科誉的工程师逐个看看它们的真面目吧。

一、西门子变频器(6SE64302UD330DB0)实物及铭牌

                               图1:西门子6SE64302UD330DB0变频器实物及铭牌

图1中是西门子6SE64302UD330DB0变频器的实物及它的铭牌。我们在选用变频器或要了解变频器的型号、功率等信息时,我们只要查阅变频器的铭牌就可以知道了喔。铭牌中6SE64302UD330DB0是变频器的型号,我们查找使用说明书时,在百度一下搜索引擎或西门子官网就能找到该资料啦。从铭牌中可以看出它的输入电源电压是三相380VAC至480VAC、频率是47HZ至63HZ。它的输出电压为0至380VAC、输出频率为0HZ至650HZ。功率为30KW。使用环境温度为-10至40度。在铭牌中使用环境温度一栏在选用变频器时朋友们需要注意一下“在我国的东北地区,环境温度有时会远远超过-10度,有可能会出现应用时在环境温度低变频器不能使用的情况喔”。

二、西门子变频器(6SE64302UD330DB0)操作面板

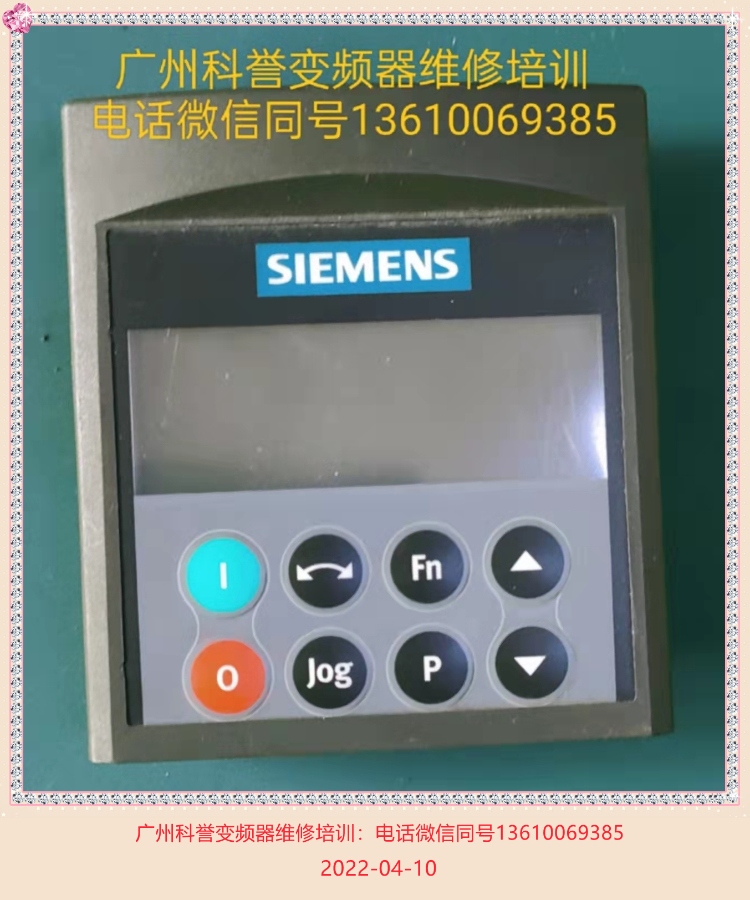

                             图2:西门子变频器(6SE64302UD330DB0)中所使用的操作面板

图2是西门子变频器(6SE64302UD330DB0)中所使用的操作面板。该操作面板的功能是查阅或设置变频器的相关参数,通过西门子变频器操作面板还能了解变频器的输出电压、输出电流、工作温度、运行时间、故障记录等工作状态信息,为设备保养维修人员在维保时提供参考依据。

三、西门子变频器(6SE64302UD330DB0)信号输入输出I/O接口电路板

                 图3:西门子变频器(6SE64302UD330DB0)信号输入输出I/O接口电路板

图3是西门子变频器(6SE64302UD330DB0)信号输入输出I/O接口电路板。它的功能是接收开关量指令(即按钮开关接通或关断)、模拟量指令(电压在0至10V、电流4mA至20mA)、或上位机发送过来的Modbus485通信信号等,并对所接收到的相关指令进行解析调理,调理成微处理器能识别的电信号后传给微处理器电路部分。

四、西门子变频器(6SE64302UD330DB0)微处理器电路板

                 图4:西门子变频器(6SE64302UD330DB0)微处理器电路板

图4是西门子变频器(6SE64302UD330DB0)微处理器电路板的功能是接收信号输入输出I/O接口电路板发送过来的指令,并对各种指令进行分析处理,发送六路脉冲给电源触发板,使电源触发电路板按照发送微处理器的要求进行有规律的导通和截止。微处理器电路板还承担着接收变频器运行状态反馈信息等。

五、西门子变频器(6SE64302UD330DB0)电源触发电路板

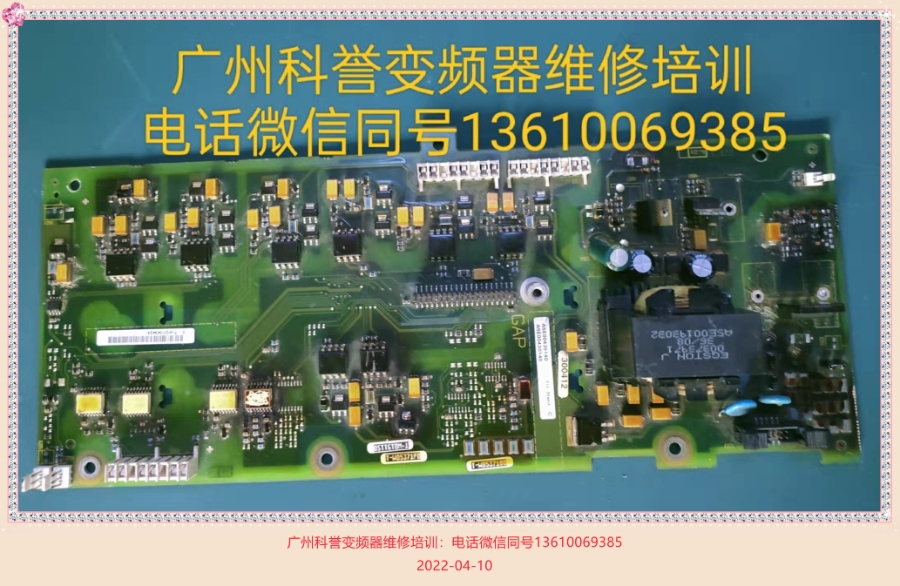

                        图5:西门子变频器(6SE64302UD330DB0)电源触发电路板

图5是西门子变频器(6SE64302UD330DB0)电源触发电路板的功能是为变频器提供所使用的各个不同等级的电源电压,对微处理器电路板发送过来的六路脉冲信号进行电压电流放大,满足驱动IGBT大功率开关的需要。西门子变频器(6SE64302UD330DB0)电源触发电路板还担任着变频器输出电压、输出电流的检测采样等功能。

 六、西门子变频器(6SE64302UD330DB0)整流逆变电路板

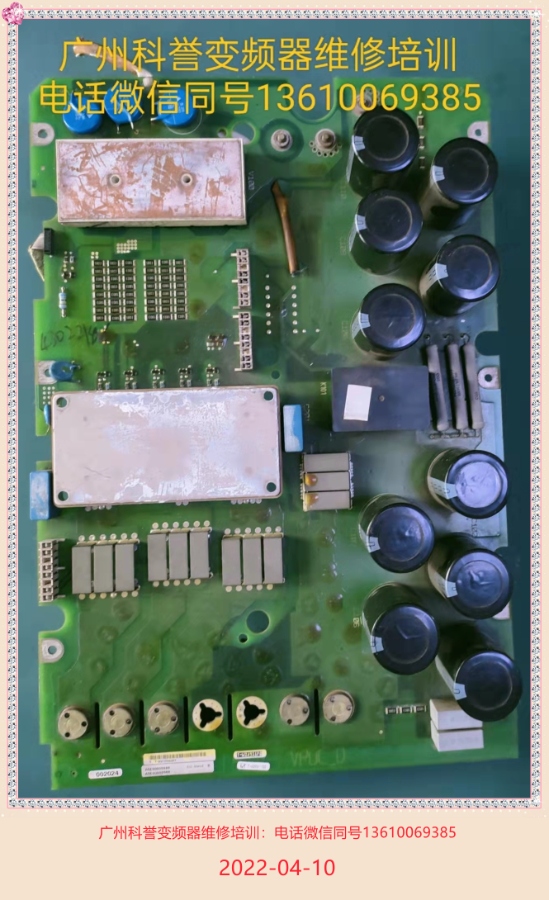

                             图6:西门子变频器(6SE64302UD330DB0)整流逆变电路板

图6是西门子变频器(6SE64302UD330DB0)整流逆变电路板的功能是对输给变频器的380VAC交流电压整流滤波,是之转化为510VDC左右的直流电压,然后通过六只大功率IGBT管,再将510VDC左右的直流电压调制成电压在0至380V可调、频率在0HZ至630HZ之间可调的交流电源供电动机使用,从而完成变频器无极调速的功能。

上面广州科誉以西门子变频器(6SE64302UD330DB0)为例,带朋友们了解了它的内部结构组成及各部分电路板的功用,朋友如果在日常工作中如果遇到什么技术难题需要解决或想学习变频器与工业电路板维修技术,可以联系广州科誉服务热线020-37737885或值班手机13610069385,最近将于2022年5月1日开新班,下下期2022年6月5日开新班。
