固瑞克喷涂机电路板维修实例

2022-07-23 广州科誉 1833

   一位浙江宁波的朋友蔡工致电给广州科誉电路板维修培训中心客服,说有一套固瑞克喷涂机的电路板发生了故障,由于喷涂机中的电路板用的是美国原装产品,购买原装固瑞克电路板价格十分昂贵而且还不易买到!于是上网查找专业维修电路板的单位,在查找时看到广州科誉电路板维修培训中心发布的电路板维修培训信息,认为广州科誉既然是一家专业培训电路板维修的单位应该具备帮他修复故障电路板的实力,请求广州科誉帮他维修这块发生故障的固瑞克喷涂机电路板。广州科誉电路板维修培训中心出于帮客户解决实际问题的原则,答应帮浙江宁波的这位朋友维修。收到电路板后立即安排了工程师展开固瑞克喷涂机的电路板维修工作。

   固瑞克喷涂机电路板故障判断方法及思路。广州科誉电路板维修培训中心的工程师经过对待修电路板在未加电前的检查确认,符合可以给电路板加电的条件后,给电路板加电以观察电路板的故障现象,观察的结果是操作显示器上没有任何显示,正常时操作显示器应有相应的内容显示,因此初步判定引发电路板的故障是由开关电源部分发生故障引起的。随用用万用表直流电压档检查整流滤波电路中滤波电容的正负极引脚端有310V的直流电压输出,检测电源二次整流输出测没有直流电压输出,电路板中开关电源部分有一只型号为LM7805的三端稳压集成电路发烫,因此确认电路板中的开关电源电路部分存在故障。

  固瑞克喷涂机电路板故障检查与维修过程。根据固瑞克喷涂机电路板上LM7805三端稳压集成电路发烫这一线索,说明LM7805三端稳压集成电路内部存在短路情况或LM7805三端稳压集成电路的用电电路短路导致电流过大而引起发烫。首先用万用表电阻档R X 10档检测7805三端稳压集成电路输入测引脚对地之间的正反向电阻、输出测引脚对地之间的正反向电阻,发现输出测引脚对地之间的正反向电阻值只有1欧,正常情况时正反向电阻值应有明显差别,说明7805三端稳压集成电路内部或后级的用电电路存在短路。

   我们维修电路板时一般都是以先易后难为原则,即先检查容易发生故障比较好检查的电路或元件、在检查难以检查的电路或不易判断其好坏的电子元件。在本维修案例中广州科誉电路板维修培训中心的工程师的做法是用热风台将LM7805三端稳压集成电路从固瑞克喷涂机的电路板上吹下,然后用万用表电阻档R X 10档检测电路板上7805三端稳压集成电路输出引脚对地之间的电阻值,检测结果显示有五十几千欧的电阻,用万用表电阻档R X 10档检测LM7805三端稳压集成电路输出引脚对负极引脚之间的正反向电阻值依然只有一欧姆,证明LM7805三端稳压集成电路内部存在短路!更换一只新的LM7805三端稳压集成电路上去后,再次给电路板加电观察,操作显示器仍无显示!说明电路板中还存在其它元件损坏或线路有问题的情况!

   广州科誉电路板维修培训中心的工程师继续顺藤摸瓜抓住LM7805三端稳压集成电路内部存在短路这一表象进行分析,LM7805三端稳压集成电路作为开关电源开关变压器二次侧的电路,出现短路情况会导致开关电源负载急剧加重,尤其是开关变压器的初级绕组通过的电流会比正常时大很多,断定开关变压器的初级绕组烧断的几率较大,因此将开关变压器的初级绕组作为首先要检查点进行检查。广州科誉电路板维修培训中心的工程师随用万用表的电阻档R X10档对开关变压器初级线圈进行检测,万用表显示的检测电阻值为无穷大,说明开关变压器初级线圈内部断路。

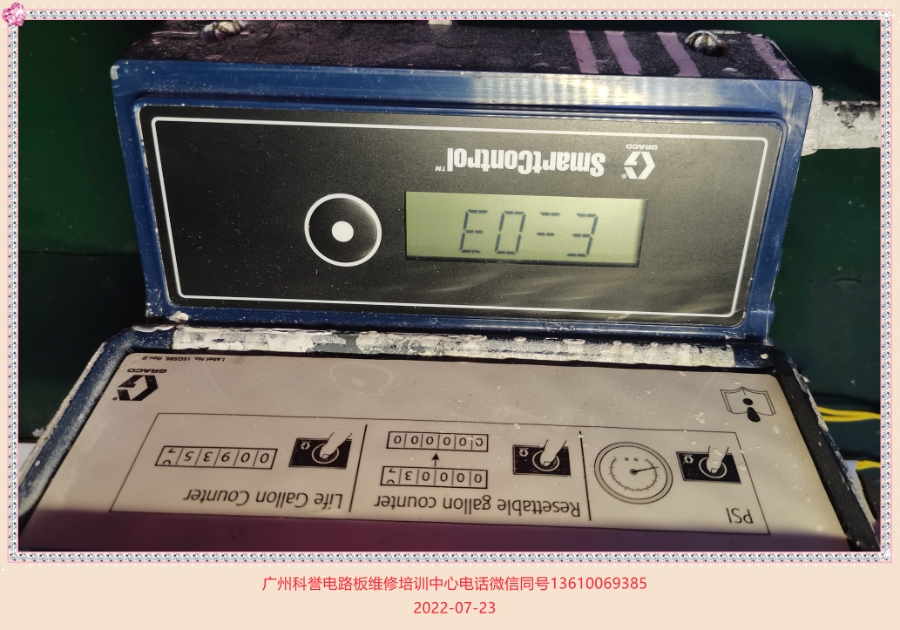

  广州科誉电路板维修培训中心的工程师更换一只同型号的开关变压器后,给电路板加电测试,操作器面板有了正常显示,但显示E03故障代码,该故障代码含义为传感器故障,这是由于电路板未装到喷涂机缺少传感器而导致的,于是将电路板发给浙江宁波的这位朋友装机测试,浙江宁波的这位朋友反馈回来的测试结果是电路板能正常使用了,对广州科誉的客服说了很多充满感谢的话,并开心的支付了一笔电路板维修费给广州科誉。事实证明广州科誉电路板维修培训中坚持帮客户解决实际问题、大家实现双赢为第一原则的策略是对的。
