电路板维修中LM339集成电路好坏的检测方法

2023-02-08 广州科誉 3456

我们在进行电路板维修时,经常会看到电路板中使用型号为LM339的集成电路元件,当您遇到LM339的集成电路元件时,您知道怎样检测LM339的好坏吗?如果您已经掌握LM339集成电路的好坏检测方法可以不必阅读本文,如果您缺少LM339集成电路的好坏检测的技能,请尽情分享本文讲解的内容吧!


要检测判断电路板中LM339集成电路功能是否正常!就需要我们掌握LM339集成电路的检测方法和手段,才能起到事半功倍的效果。下面广州科誉电路板维修培训中心的司工给朋友们详细讲解LM339集成电路好坏的检测方法,希望能对朋友们有所帮助。

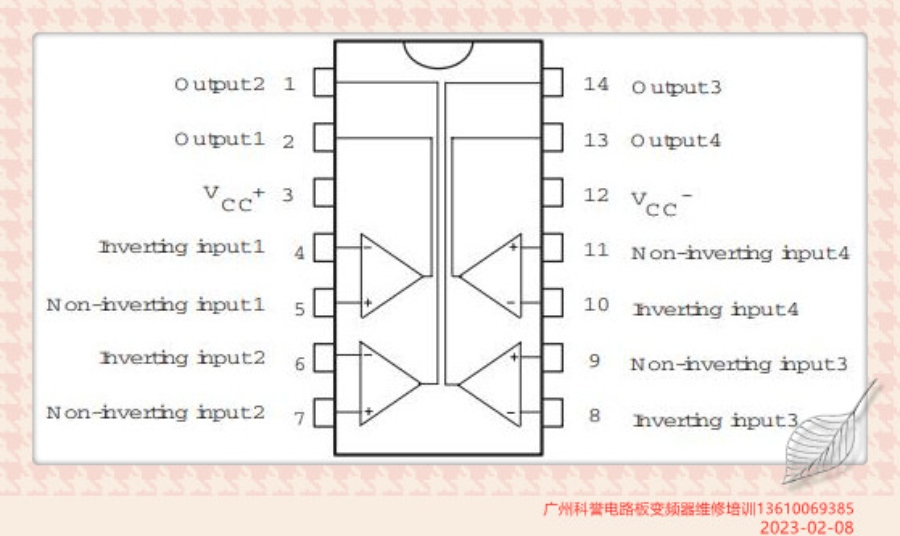

在我们检测LM339集成电路的好坏时,广州科誉司工认为一定要先搞清楚LM339集成电路的引脚功能,并了解它的控制原理。通过电子元件资料查询网站,广州科誉司工查出了LM339集成电路的引脚功能图及部分内部结构图。请朋友们参看。


从LM339引脚功能图及内部的图形符号可以看出,LM339是一个四运算集成运算大器集成电路。在LM339的内部包含有四个独立的集成运算放大器,其中1、6、7三个引脚为一个独立的运算放大器,6脚为反向输入端、7脚为同向输入端、1脚为输出端。2、4、5三个引脚为一个独立的运算放大器,4脚为反向输入端、5脚为同向输入端、2脚为输出端。8、9、14三个引脚为一个独立的运算放大器,8脚为反向输入端、9脚为同向输入端、14脚为输出端。10、11、13三个引脚为一个独立的运算放大器,10脚为反向输入端、11脚为同向输入端、13脚为输出端。3脚为集成电路的正极供电引脚,12脚为集成电路的负极供电引脚。每一个独立的运算放大器有反向输入及同相输入两个输入引脚,一个输出引脚。

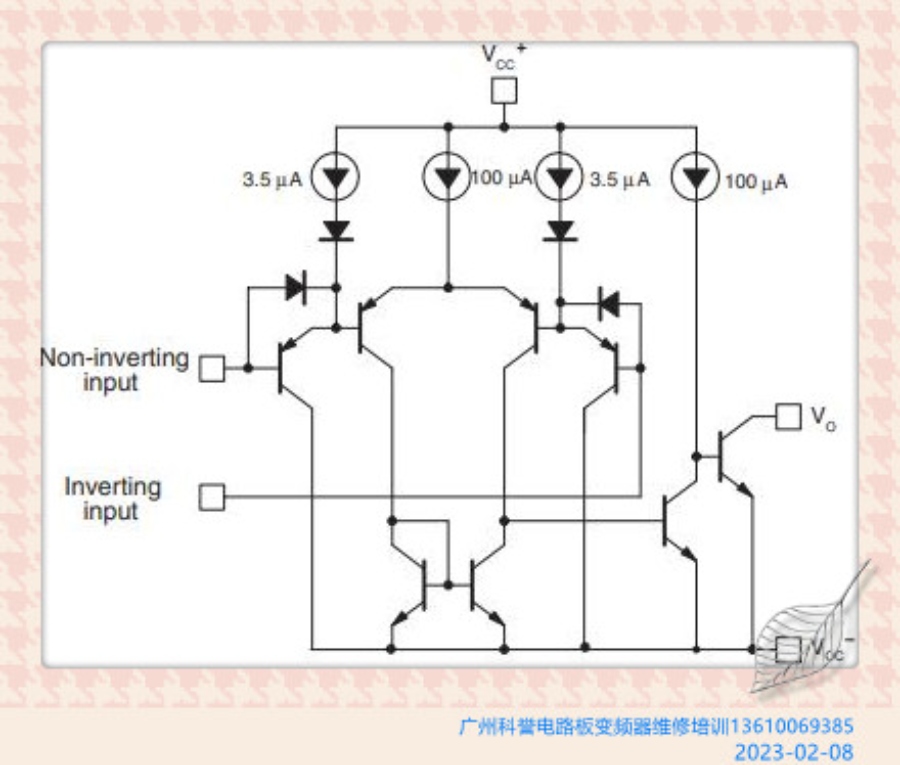

从LM339内部结构图可以看出,它的内部是由多个三极管和二极管组成的电子电路。

当我们搞清楚LM339集成电路的引脚功能及它的控制原理后,即可根据LM339的控制原理、找出相应的引脚,采用万用表测量每一个独立运算放大器输入引脚、输出引脚与它供电引脚之间的正反向电阻,根据所检测出的正反向电阻值变化判断所检测引脚内部的关联电路是否正常。也可以采用信号发生器配合示波器检测LM339输入引脚及输出引脚的逻辑电平来判断LM339的好坏。条件好的可以买一个集成电路测试仪或电路在线测试仪来测试LM339的好坏。当然如果想省事也可以直接用一个质量好的LM339代替所怀疑的LM339以此来判断LM339的好坏。


如果您想了解更多的电路板维修技术、变频器维修技术、PLC维修技术、伺服驱动器维修技术、触摸屏维修技术等知识点,可以持续关注广州科誉官网及微信公众号,即可定期收到广州科誉发布的技术文章。如果想学习电路板维修技术、变频器维修技术、PLC维修技术、伺服驱动器维修技术、触摸屏维修技术,可以致电广州科誉咨询培训详情。


下面广州科誉司工以万用表检测为例,举例讲解LM339的好坏检测。检测的第一步将万用表的单位开关拨到R X 1K档。第二步将万用表的黑表笔接LM339的12脚(电源负极供电引脚),红表笔分别接6、7、1脚,检测LM339集成电路第一个运算放大器的输入引脚及输出引脚的正向电阻,并记住所检测出的电阻值。第三步将万用表的黑表笔接LM339的12脚(电源负极供电引脚),红表笔分别接6、7、1脚,检测LM339集成电路第一个运算放大器的输入引脚及输出引脚的正向电阻,并记住所检测出的电阻值。第四步将万用表的红表笔接LM339的12脚(电源负极供电引脚),黑表笔分别接6、7、1脚,检测LM339集成电路第一个运算放大器的输入引脚及输出引脚的反向电阻,并记住所检测出的电阻值。第五步将所检测出的正反向电阻的电阻值与正常值相比较,如电阻值相差较大说明所检测的LM339集成电路存在问题,如果是在电路板上在线检测LM339,则电阻值相差较大的引脚,与之相关的电路存在问题或集成电路本身存在问题。此时可将LM339集成电路从电路板上拆下来进一步离线测量来准确判断LM339集成电路有无损坏。


如果您想了解更多的电路板维修技术、变频器维修技术、PLC维修技术、伺服驱动器维修技术、触摸屏维修技术等知识点,可以持续关注广州科誉官网及微信公众号,即可定期收到广州科誉发布的技术文章。如果想学习电路板维修技术、变频器维修技术、PLC维修技术、伺服驱动器维修技术、触摸屏维修技术,可以致电广州科誉咨询培训详情。

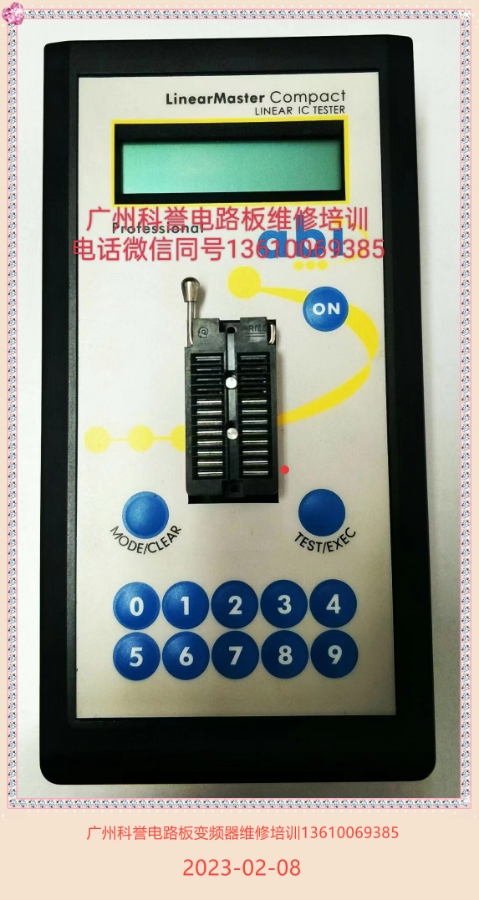

检测LM339好坏时,如果想简单省事,朋友们也可以采用电路板维修测试仪,检测集成电路时不需要将集成电路从电路板上拆下就能判断它的好坏。
