对于电路板中所使用的与门集成电路您知道都有哪些型号吗？您知道它的电路图符号吗？您懂得与门集成电路的控制原理吗？您会检测判断与门集成电路的好坏吗？对于一连串与门集成电路的知识点您都掌握了吗？如果您没有掌握感觉很陌生的话，请您别着急！广州科誉电路板维修培训中心的司工利用十分钟的时间、就可教会您电路板中与门集成电路控制原理。

与门集成电路长得啥模样。对于与门集成电路的模样，朋友们见过吗？如果没见请您别着急，广州科誉电路板维修培训中心的司工给您上传一幅与门集成电路的实物图，请您看图片印着HC08的集成电路，它就是一个常用的与门集成电路！怎么样，现在您对与门集成电路有初步印象了吧！

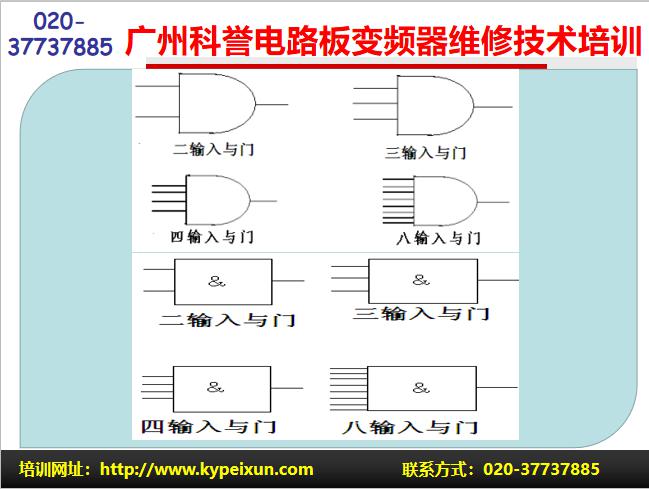

与门集成电路的电路符号。我们想要掌握与门集成电路的控制原理、想要掌握检测与门集成电路好坏的方法，我们如果能认识与门集成电路的电路符号的话，可以方便我们分析与门集成电路的控制原理、根据控制原理来检测它的好坏，对于与门集成电路的电路图符号请您参看下图。

与门集成电路的引脚特点。与门集成电路的引脚特点是单个与门集成电路的输出端只有一个，输入端至少有两个或以上的输入端。

实用与门集成电路引脚功能说明。对于与门集成电路引脚功能的详细说明，下面广州科誉电路板培训中心的司工给朋友们分享一个74HC08与门集成电路引脚功能说明，朋友们可以举一反三引用到其它与门集成电路，74HC08与门集成电路引脚功能说明请看下图。

74HC08集成电路是一个常见的门集成电路，它的内部包含有四个独立的与门，每个与门有两个输入端，一个输出端，人们称这种集成电路为四二输入与门集成电路。

74HC08的引脚功能说明如下：

  1A、1B与1Y是一个门，1A、1B为输入端，1Y为输出端；

  2A、2B与2Y是一个门，2A、2B是输入端，2Y为输出端；

  3A、3B与3Y是一个门，3A、3B是输入端，3Y为输出端；

  4A、4B与4Y是一个门，4A、4B是输入端，4Y为输出端；

7脚是接地脚，接电源的负极供电端；14脚是该集成电路电源供电的正极端。

通过上面对与门集成电路的讲解，相信朋友们已掌握与门集成电路的控制原理，下一次的推文将给朋友讲解与门集成电路的好坏检测，请朋友们继续关注我们喔！
