在电路板中，我们会经常看到一些四个脚的光电耦合器，您知道这些四个脚光电耦合的控制原理和好坏检测方法，如果您已掌握这方面的知识，可以不用阅读本文。如果您没掌握这方面的知识，请仔细阅读本文，您通过阅读本文，您就能了解四个脚光电耦合器的控制原理和好坏检测方法了。

一、四个脚光电耦合器的实物图片

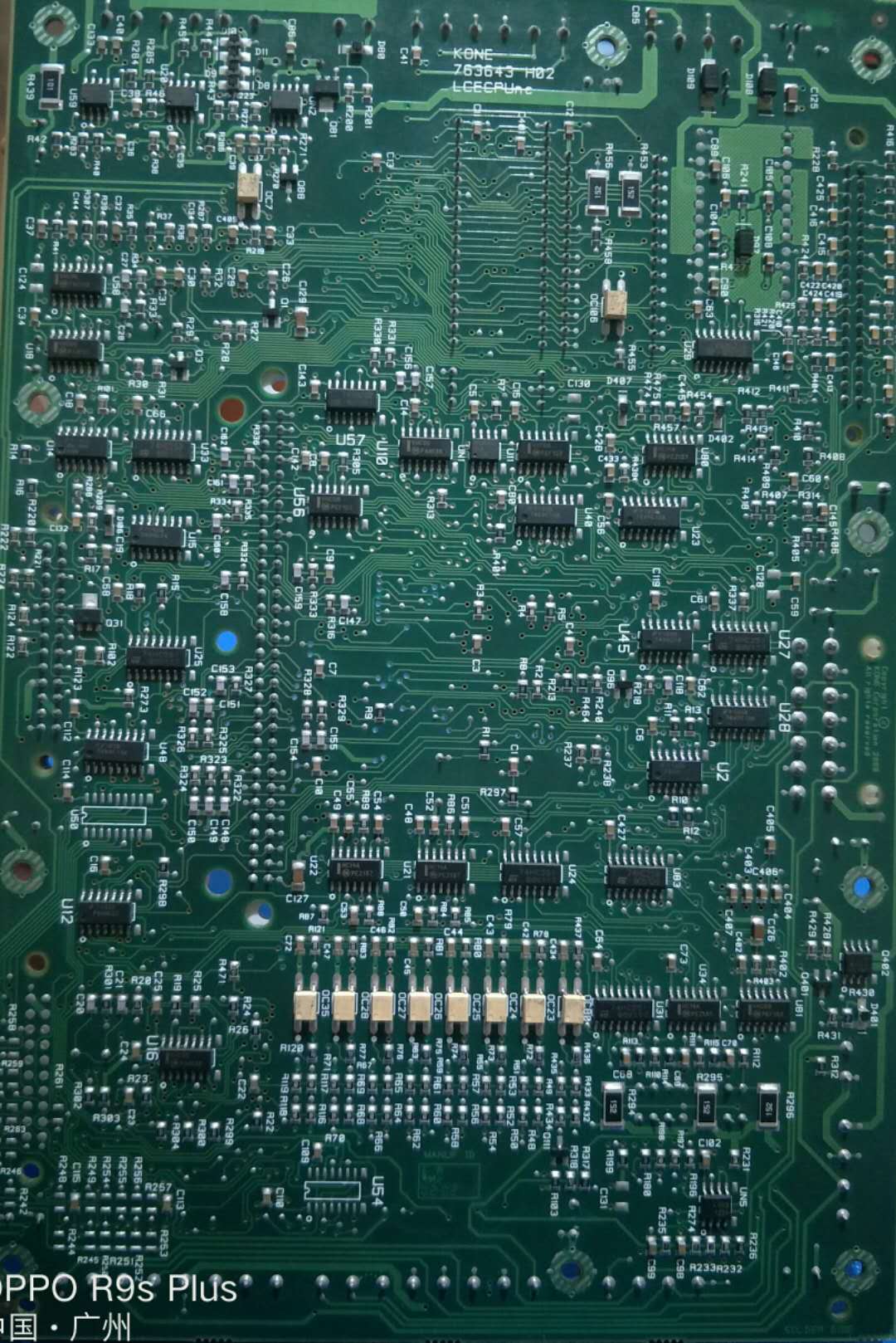

1、图1是通力电梯LCECPUnc电路板,图中标注有OC23、OC24、OC25、OC26、OC27、OC28、OC35等代号的元件，就是四个脚光电耦合器的图片，它的型号为P181.

2、图2是ABB变频器电路板中，在元件上印有SFH6156-3型号标志的，就是四个脚的光电耦合器。

二、四个脚光电耦合器的引脚功能说明

 对于四个脚光电耦合器的引脚功能，我们以ABB变频器所用的SFH6156光电耦合器为例广州科誉电路板维修培训给朋友们讲解一下，其它四个脚的光电耦合器尽管型号不同，内部的结构和引脚功能也都大致一样。

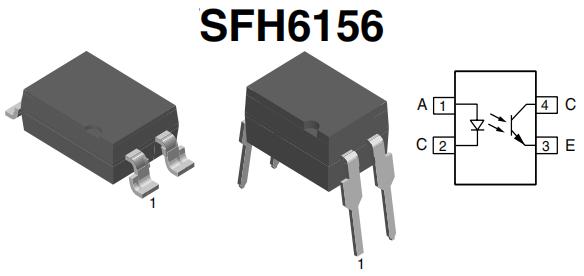

从厂家所给光电耦合器的内部结构组成可以看出，在四个脚光电耦合器的内部，有一只发射二极管和一只光电接收三极管。其中1脚为发射二极管的阳极引脚，2脚为发射二极管的阴极引脚。3脚为光电接收三极管的集电极引脚，4脚为光电接收三极管的发射极引脚。

三、四个脚光电耦合器的控制原理

我们以ABB变频器所用的SFH6156光电耦合器为例，广州科誉电路板维修培训给朋友们讲解一下它的控制原理。

当我们给SFH6156光电耦合器的1脚和2脚加上1.25V到1.65V之间的电压值时，SFH6156光电耦合器内部的发射二极管发出光束。内部的光电接收三极管接收到发射二极管发出的光束后，SFH6156光电耦合器的4脚和3脚之间的电阻就会从无穷大状态变为有一定电阻的导通状态，广州科誉温馨的提醒一下朋友们，光电接收三极管导通后，它集电极和发射极之间的电阻值不同的型号是不一样的。

当我们断开给SFH6156光电耦合器的1脚和2脚所加的电压时，SFH6156光电耦合器内部的发射二极管由于失电不在发光。内部的光电接收三极管接收不到发射二极管发出的光束，SFH6156光电耦合器的4脚和3脚之间的电阻就呈现无穷大状态。

人们就是利用这样的控制原理，在使用中把四个脚的光电耦合器作为电子开关器件使用，或者把它作为将电压信号转换为电阻信号的器件来使用。

四个脚光电耦合器的好坏检测

对于四个脚光电耦合器的好坏检测，我们以ABB变频器所用的SFH6156光电耦合器为例，广州科誉电路板维修培训给朋友们讲解一下检测四个脚光电耦合器好坏的方法。

我们可以人为的给SFH6156光电耦合器的1脚和2脚加上1.5的电压，其中1脚接电源的正极端，2脚接电源的负极端。然后用万用表的电阻档检测SFH6156光电耦合器的4脚和3脚之间的电阻，万用表表头显示应为几百欧的电阻。去掉给SFH6156光电耦合器的1脚和2脚所加的电压，万用表表头显示的电阻值应为无穷大。符合上面所检测的结果，说明被检测的四个脚光电耦合器是好的，如果不符合上述测试结果，则说明被检测的四个脚光电耦合器存在问题。
